Là một thành phần chính để làm giảm sự giãn nở nhiệt và sự co lại và dịch chuyển rung của các đường ống,Bồi thường ốngđược chia thành các danh mục dựa trên các nguyên tắc bồi thường và kịch bản ứng dụng. Các loại thiết kế khác nhau được thiết kế xung quanh "giảm căng thẳng ống" để tạo thành một hệ thống sản phẩm phù hợp với các điều kiện làm việc khác nhau.
Bộ bù trục là loại cơ bản nhất. Chúng hấp thụ sự dịch chuyển trục của các đường ống thông qua sự giãn nở của trục và co thắt của ống thổi. Chúng có cấu trúc nhỏ gọn và phù hợp cho các đường ống thẳng. Lượng bù của một đơn vị có thể đạt 50-300mm và mức áp suất bao gồm 0,6-4.0MPa. Chúng thường được sử dụng trong hệ thống nước sưởi ấm và điều hòa không khí. Khi được cài đặt, chúng cần được khớp với giá đỡ hướng dẫn để kiểm soát độ lệch hướng tâm.
Bộ bù ngang đạt được bù chuyển vị thông qua việc uốn ngang của ống thổi, phù hợp với các đường ống có độ lệch bên (như uốn cong). Nó áp dụng một bản lề hoặc cấu trúc vòng phổ quát, có thể hấp thụ các chuyển vị bên 100-500mm, có khả năng chống yếu tố mạnh mẽ, được sử dụng rộng rãi trong các ống dầu đường dài và có thể xử lý độ lệch ống một cách hiệu quả do giải quyết nền tảng.
Bộ bù góc được cấu tạo từ một hoặc nhiều ống thổi. Họ bù cho sự dịch chuyển ở góc đường ống thông qua sự dịch chuyển góc. Chúng thường được sử dụng trong bố cục ống hình chữ L và hình chữ Z. Góc bù có thể đạt đến ± 15 °. Khi được sử dụng với một khung cố định, nó có thể làm giảm nồng độ ứng suất ở khúc cua của đường ống. Nó đặc biệt phổ biến trong các ống xử lý của các nhà máy hóa học.
Bộ bù tay áo bao gồm một ống lõi và vỏ ngoài. Chúng hấp thụ sự dịch chuyển thông qua trượt trục. Số tiền bồi thường có thể đạt hơn 1000mm và phù hợp với các đường ống có đường kính lớn (DN500-DN3000). Tuy nhiên, chất độn niêm phong cần được duy trì thường xuyên. Nó chủ yếu được sử dụng trong các ống nước với chất lượng nước tốt và được sử dụng rộng rãi trong các đường ống thành phố.

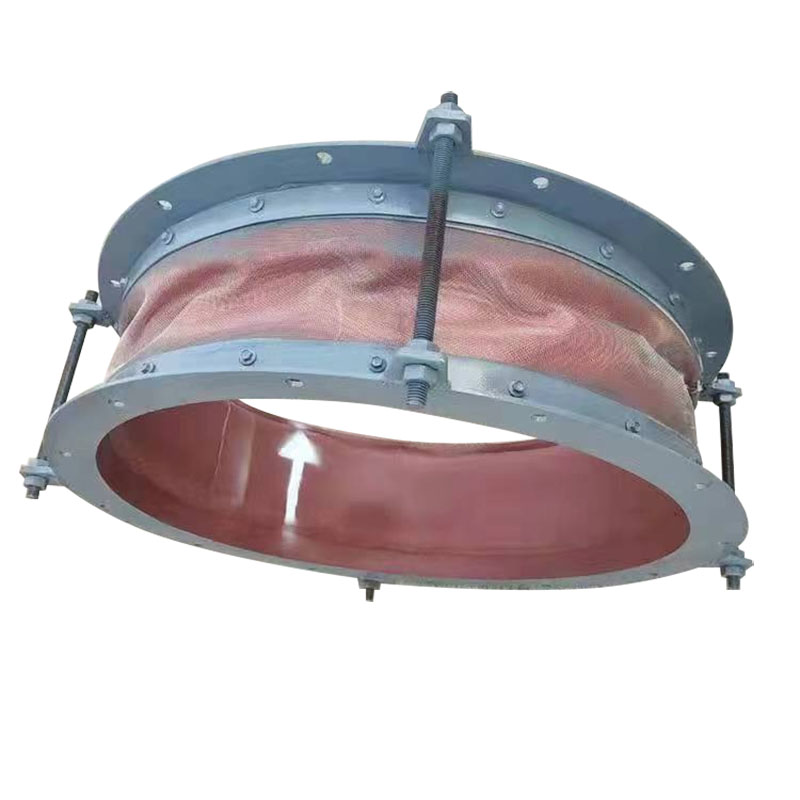

Các bộ bù phi kim loại được làm bằng các vật liệu linh hoạt như vải và cao su. Chúng có phạm vi điện trở nhiệt độ rộng (-196 đến 1200), có thể hấp thụ chuyển vị đa chiều, và có hiệu suất giảm nhiễu và giảm nhiễu tốt. Chúng phù hợp cho các cảnh có sự ăn mòn mạnh và độ rung cao như ống khói của nhà máy điện và ống xả hóa học, nhưng khả năng chịu áp suất thấp (thường là ≤0,6MPa).
Việc lựa chọn các loại bù khác nhau cần được đánh giá toàn diện kết hợp với môi trường ống, áp suất, nhiệt độ và dịch chuyển. Loại trục phù hợp cho dịch chuyển nhỏđường ống,Các loại ngang và góc phù hợp cho bố cục đường ống phức tạp, loại tay áo phù hợp cho các kịch bản dịch chuyển lớn và loại phi kim loại tập trung vào khả năng chống ăn mòn và hấp thụ sốc. Lựa chọn hợp lý có thể làm giảm tỷ lệ thất bại của hệ thống đường ống và mở rộng tuổi thọ của thiết bị, đây là một phần quan trọng của thiết kế kỹ thuật đường ống.
