Trong hệ thống đường ống công nghiệp và xây dựng,Bộ bù ống(còn được gọi là khe co giãn hoặc bộ bù linh hoạt) đóng vai trò là thành phần quan trọng giúp hấp thụ chuyển động, giảm căng thẳng và duy trì tính toàn vẹn của hệ thống trong các điều kiện hoạt động khác nhau.
Ngay từ đầu, đây là bản tóm tắt thông số kỹ thuật điển hình cho bộ bù ống ống thổi bằng kim loại cao cấp:
| tham số | Giá trị / Phạm vi điển hình |
|---|---|
| Đường kính danh nghĩa (DN) | DN 50 – DN 2400mm |
| Áp suất danh nghĩa | Lên tới 2,5 MPa (hoặc cao hơn đối với các thiết kế đặc biệt) |
| Nhiệt độ hoạt động tối đa | Lên tới ~450 °C (hoặc hơn đối với hợp kim ngoại lai) |
| Năng lực di chuyển | Chuyển vị dọc trục, ngang, góc (thay đổi tùy theo thiết kế) |
| Chất liệu của ống thổi | Thép không gỉ (hoặc hợp kim nhiệt độ cao) |
| Kết nối cuối | Các đầu hàn, mặt bích, ren hoặc rãnh khi cần thiết |
| Cuộc sống / Chu kỳ thiết kế | Được thiết kế cho số chu kỳ mỏi cao; dự kiến hàng thập kỷ khi được lựa chọn đúng cách |
Bảng thông số kỹ thuật này nhấn mạnh các thông số thiết kế thiết yếu, minh họa sự nghiêm ngặt chuyên nghiệp đằng sau việc lựa chọn sản phẩm. Nội dung tiếp theo khám phá lý do tại sao bộ bù lại quan trọng, cách chúng hoạt động và được lựa chọn cũng như các xu hướng mới nổi định hình tương lai của chúng.

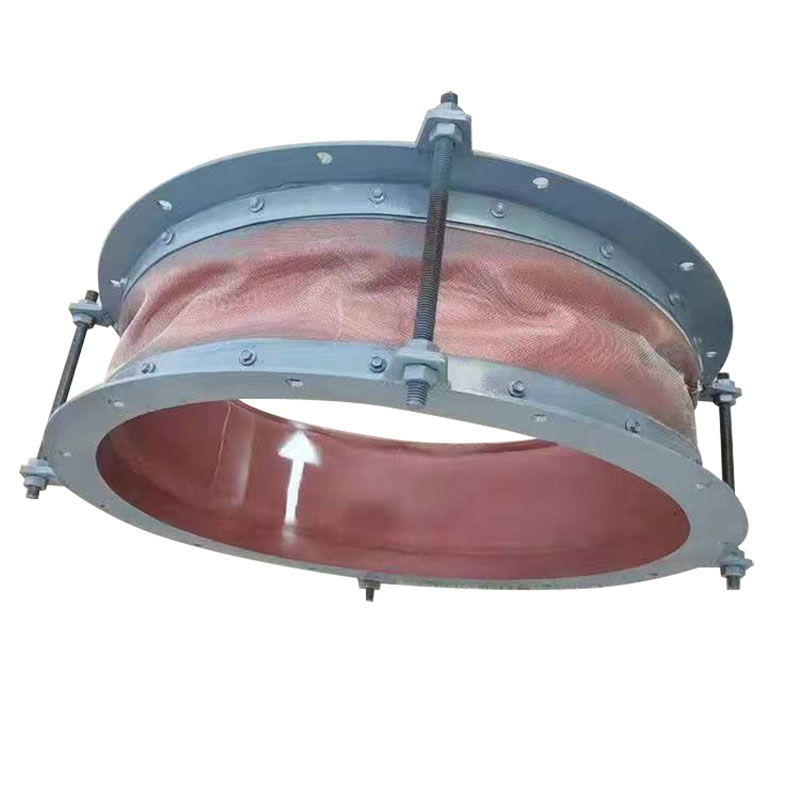

Bộ bù đường ống là một thiết bị linh hoạt được lắp đặt trong hệ thống đường ống để hấp thụ các biến dạng cơ học do giãn nở nhiệt, co lại, rung, dao động áp suất, lệch trục, độ lún hoặc hoạt động địa chấn. Trong thực tế, nhiều bộ bù được chế tạo với một hoặc nhiều ống xếp kim loại (các phần tử dạng sóng linh hoạt) cùng với các đầu nối và phần cứng hỗ trợ.
Hấp thụ giãn nở/co lại nhiệt: Ngăn chặn ứng suất và biến dạng của đường ống khi nhiệt độ thay đổi gây ra sự giãn nở hoặc co lại.
Cách ly rung và sốc: Hoạt động giống như một bộ phận giảm chấn, làm giảm việc truyền rung động hoặc tăng áp suất từ thiết bị (máy bơm, máy nén, v.v.) vào hệ thống đường ống.
Bù căn chỉnh: Hiệu chỉnh các sai lệch nhỏ hoặc sai lệch phát sinh trong quá trình lắp đặt hoặc do chuyển động của cấu trúc.
Giảm thiểu ứng suất: Giảm ứng suất trên các giá đỡ, mặt bích, van và thiết bị bằng cách định vị sự hấp thụ chuyển động.
Thích ứng với sự dịch chuyển lún hoặc dịch chuyển địa chấn: Giúp duy trì tính toàn vẹn dưới sự dịch chuyển nền móng hoặc hoạt động địa chấn bằng cách cho phép dịch chuyển có kiểm soát.
Do đó, bộ bù trở thành một “bộ đệm” cấu trúc giúp bảo vệ các bộ phận cứng của hệ thống đường ống khỏi bị hư hỏng và hỏng hóc bằng cách định vị tính linh hoạt khi cần thiết.
Đường ống luôn phải đối mặt với các ứng suất cơ học do chu kỳ nhiệt độ, dao động áp suất và tải trọng động. Nếu không có chỗ thích hợp, những ứng suất này có thể gây ra hiện tượng nứt do mỏi, rò rỉ hoặc hỏng hóc nghiêm trọng. Bộ bù là giải pháp kỹ thuật giúp giảm bớt những căng thẳng này và cải thiện độ bền của hệ thống.
Giảm căng thẳng và kéo dài tuổi thọ
Bằng cách hấp thụ sự giãn nở và co lại, bộ bù ngăn chặn sự tích tụ ứng suất nhiệt trong đường ống, van và khớp nối, từ đó kéo dài tuổi thọ sử dụng.
Sự nhỏ gọn và hiệu quả không gian
So với các vòng giãn nở hoặc khúc cua dài, bộ bù cung cấp khả năng hấp thụ dịch chuyển trong một gói nhỏ gọn.
Tải trọng kết cấu thấp hơn
Thiết bị này làm giảm tải trọng truyền tới các neo hoặc kết cấu tòa nhà, giảm nhu cầu về các thiết bị hỗ trợ được thiết kế quá mức.
Bố cục hệ thống đơn giản hóa
Với khả năng bù linh hoạt được bản địa hóa, thiết kế đường ống trở nên đơn giản hơn, giảm độ phức tạp.
Kiểm soát tiếng ồn và độ rung
Giảm thiểu độ rung và xung giúp giảm độ ồn và bảo vệ các thiết bị nhạy cảm.
Khả năng thích ứng với các điều kiện khác nhau
Một bộ bù được lựa chọn tốt có thể xử lý các chuyển vị đa hướng (trục, ngang, góc).
Tiết kiệm chi phí trong suốt vòng đời
Mặc dù chi phí ban đầu cao hơn so với các kết nối cứng nhắc, nhưng việc tiết kiệm được từ việc giảm bảo trì, thời gian ngừng hoạt động và làm lại thường bù đắp được chi phí.
Những hạn chế tiềm ẩn cần xem xét
Phạm vi bù là hữu hạn - chuyển động quá khổ ngoài thiết kế là có hại.
Lực đẩy áp suất phải được quản lý, đặc biệt đối với các loại hướng trục.
Chi phí của các thiết kế nhiệt độ cao, chu kỳ cao có thể tăng đáng kể.
Việc cài đặt, căn chỉnh và hỗ trợ đúng cách là rất quan trọng đối với hiệu suất; áp dụng sai dẫn đến thất bại sớm.
Với những sự cân bằng này, việc sử dụng bộ bù phải được chứng minh bằng phân tích cơ học và ứng suất nhiệt kỹ lưỡng. Trong nhiều ứng dụng—đặc biệt là trong các nhà máy điện, hóa dầu, HVAC và lắp đặt công nghiệp—lợi ích mang lại vượt trội rõ rệt so với chi phí gia tăng.
Bộ bù trục
Chỉ xử lý độ giãn dài/nén theo trục. Lý tưởng cho các đường chạy thẳng với các điểm cố định được xác định rõ ràng.
Bộ bù bên
Chứa dịch chuyển sang một bên; thanh giằng thường dùng để điều khiển lực chuyển động.
Bộ bù góc
Được thiết kế để uốn cong một góc quanh một điểm xoay.
Bộ bù phổ quát (Đa bên dưới)
Kết hợp tính linh hoạt theo trục + bên + góc trong một đơn vị — hữu ích trong các đường ống có hình dạng phức tạp.
Cân bằng áp suất (Cân bằng lực đẩy)
Hình học bên trong trung hòa lực đẩy áp lực, giảm tải cho các kết cấu neo.
Ống thổi và các bộ phận kết nối nên được lựa chọn từ thép không gỉ, hợp kim niken hoặc các vật liệu khác tương thích với chất lỏng, nhiệt độ và điều kiện môi trường.
Trong các hệ thống ăn mòn hoặc nhiệt độ cao, có thể sử dụng các hợp kim lạ (Inconel, Hastelloy) hoặc lớp lót.
Ước tính tổng hành trình dự kiến (theo trục, ngang, góc) trong các chu kỳ nhiệt độ. Chọn một thiết kế có khả năng chịu được giới hạn và độ mỏi chu kỳ cao.
Đảm bảo áp suất và nhiệt độ định mức của bộ bù phù hợp hoặc vượt quá điều kiện hệ thống, với giới hạn an toàn.
Chọn các đầu hàn, mặt bích, rãnh hoặc ren để phù hợp với hệ thống của bạn. Xác nhận có đủ khoảng trống lắp đặt (bao gồm cả việc di chuyển trong tương lai). Cho phép truy cập kiểm tra và bảo trì.
Việc neo và dẫn hướng bên ngoài thích hợp sẽ ngăn chặn sự uốn cong hoặc vênh không mong muốn của bộ bù. Các hạn chế có thể cần thiết để hạn chế chuyển vị hoặc kiểm soát đường dẫn tải.
Phần tử ống thổi uốn cong (gấp hoặc mở ra) để đáp ứng với những thay đổi về chiều dài ống hoặc sự dịch chuyển căn chỉnh.
Trong chuyển động dọc trục, các nếp gấp nén lại hoặc giãn ra, hấp thụ chuyển vị.
Trong chuyển động ngang hoặc chuyển động góc, ống thổi uốn cong hoặc tạo mô-men xoắn tương ứng (tùy theo thiết kế).
Thanh giằng hoặc thanh dẫn hướng bên ngoài có thể kiểm soát hướng lực và ngăn ngừa lực căng quá mức.
Ống dẫn hướng bên trong, ống bọc ngoài hoặc vật gia cố có thể được sử dụng để giảm nhiễu loạn dòng chảy và hạn chế ống xếp tiếp xúc với lực chất lỏng.
Căn chỉnh: Đảm bảo bộ bù được căn chỉnh với đường ống để tránh tải trọng bên.
Neo và Thanh dẫn hướng: Lắp đặt các neo, thanh dẫn hướng và dây hãm theo bản vẽ thiết kế.
Kiểm tra chuyển động: Trước khi vận hành thử, hãy di chuyển toàn bộ bộ bù để xác minh khoảng trống.
Tải trước nhiệt: Đôi khi, quá trình nén trước nguội được áp dụng để đặt tâm bù trong phạm vi của nó.
Hỗ trợ: Bộ bù phải được hỗ trợ như một phần của thiết kế đường ống để tránh bị võng.
Hàn/Flanging: Sử dụng kỹ thuật hàn và gấp mép thích hợp, tránh làm biến dạng.
Kiểm tra bằng mắt thường xuyên: Tìm kiếm các vết nứt, biến dạng hoặc dấu hiệu mỏi.
Kiểm tra rò rỉ: Theo dõi rò rỉ xung quanh mối hàn hoặc miếng đệm.
Giám sát chu trình: Ghi lại số chu kỳ và so sánh với tuổi thọ thiết kế.
Giám sát độ rung: Đảm bảo rằng mức độ rung vẫn nằm trong ngưỡng chấp nhận được.
Lập kế hoạch thay thế: Dựa trên tình trạng hao mòn, lập kế hoạch thay thế trước khi hỏng hóc.
Vệ sinh: Giữ cho ống thổi và môi trường xung quanh không có các mảnh vụn có thể cọ xát hoặc mài mòn.
Bộ bù thông minh / kích hoạt cảm biến
Nhúng máy đo biến dạng, cảm biến dịch chuyển hoặc cảm biến theo dõi sức khỏe để dự đoán tình trạng mệt mỏi và cảnh báo bảo trì.
Hợp kim & Lớp phủ tiên tiến
Sử dụng vật liệu hiệu suất cao (hợp kim niken, lớp phủ gốm) cho môi trường khắc nghiệt (chất lỏng siêu tới hạn, tích cực).
Thiết kế đa trục nhỏ gọn
Hình học mới cho phép tính linh hoạt cao hơn trong phạm vi nhỏ hơn để lắp đặt chặt chẽ.
Ứng dụng sản xuất phụ gia
Sử dụng các phần chuyển tiếp được in 3D hoặc các phần tử hình học phức tạp để tối ưu hóa hiệu suất.
Tích hợp với Digital Twin & Phân tích dự đoán
Giám sát hoạt động của bộ bù trong quá trình vận hành trực tiếp và tích hợp vào bản sao kỹ thuật số của nhà máy để dự đoán bảo trì.
Khi thị trường hướng tới hiệu quả cao hơn, áp suất/nhiệt độ cao hơn và biên lợi nhuận chặt chẽ hơn, các cơ chế bù trừ phải phát triển. Các hệ thống như nhà máy điện siêu tới hạn, lò phản ứng hóa học tiên tiến và các ứng dụng năng lượng mới (ví dụ: hệ thống hydro) đặt ra những yêu cầu khắt khe hơn. Bộ bù trong tương lai không chỉ phải linh hoạt một cách đáng tin cậy mà còn cung cấp phản hồi chẩn đoán và tích hợp liền mạch vào các hệ thống thông minh.
Các nhà sản xuất và nhóm R&D đang đầu tư mạnh vào phân tích vòng đời, cảm biến, vật liệu mới và mô-đun hóa hệ thống bù. Nhu cầu ngày càng tăng về năng lượng tái tạo, LNG, truyền tải hydro, hệ thống năng lượng cấp quận và sản xuất tiên tiến. Trọng tâm đang chuyển từ độ bền cơ học thuần túy sang các hệ thống tích hợp, thông minh.
Câu hỏi: Làm thế nào để xác định xem nên sử dụng bộ bù dọc, ngang hay góc?
A: Tính toán chuyển vị dự kiến theo từng hướng dựa trên độ giãn nở nhiệt của ống, dung sai căn chỉnh, chuyển vị hỗ trợ hoặc độ lún. Nếu phần lớn là hướng trục, bộ bù hướng trục có thể đủ. Nếu có hiện tượng lệch bên hoặc lệch góc, hãy xem xét bộ bù ngang, góc hoặc bộ bù phổ cho phù hợp. Phân tích nâng cao (phần tử hữu hạn, phân tích ứng suất) thường hướng dẫn quyết định này.
Hỏi: Điều gì xảy ra nếu bộ bù hoạt động vượt quá phạm vi chuyển động được thiết kế của nó?
Trả lời: Vận hành vượt quá giới hạn thiết kế có thể dẫn đến mỏi kim loại, mất ổn định, căng quá mức ở hộp xếp hoặc đầu nối và cuối cùng là hỏng hóc (nứt hoặc rò rỉ). Nó làm tổn hại nghiêm trọng đến tuổi thọ của chu trình và có thể dẫn đến sự cố đột ngột, thảm khốc. Vì vậy, các giới hạn an toàn và hạn chế trong thiết kế là rất quan trọng.
Bộ bù ống là nền tảng cho hệ thống đường ống hiệu quả, đàn hồi, giúp giảm căng thẳng, giảm rung và điều chỉnh căn chỉnh. Sự kết hợp phù hợp giữa vật liệu, khả năng di chuyển và tích hợp hệ thống là rất quan trọng để có hiệu suất lâu dài. Với sự gia tăng của các hệ thống thông minh và nhu cầu về hiệu quả hoạt động cao hơn, bộ bù đang phát triển—không chỉ là một bộ phận cơ khí thụ động mà còn là một tài sản thông minh, được giám sát trong mạng lưới đường ống hiện đại.
